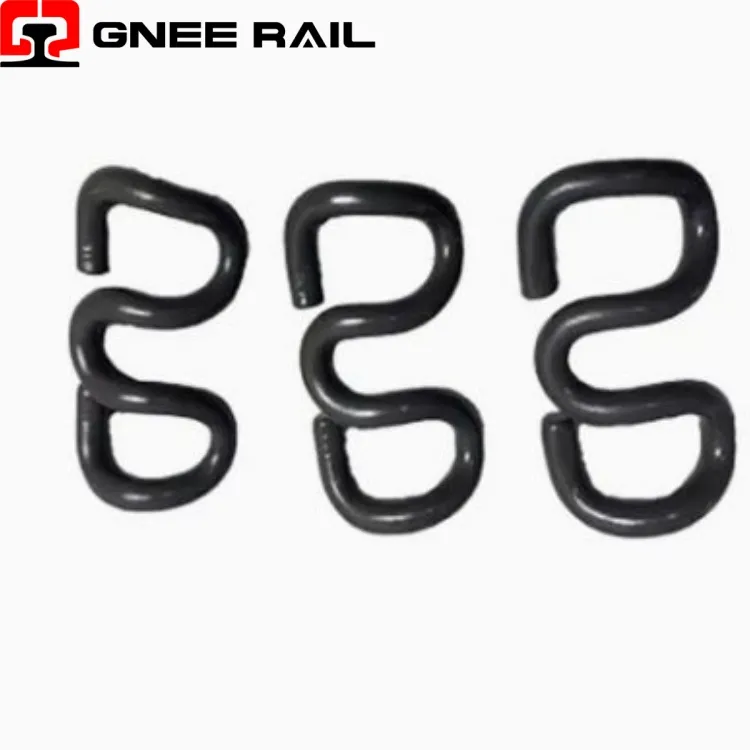

SKL Clip til at fastgøre stålskinner

Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, bruges også i forskellige situationer.

Send forespørgsel

Chat nu

Beskrivelse

Tekniske parametre

↵

JernbaneSKL CLIP Fastgørelsessystem

SKL Clip-familien repræsenterer det ingeniørmæssige svar på eskalerende krav inden for moderne jernbanetransport. Hver iteration-fra SKL 12 til SKL 24 skalerer materiale og geometri for at matche trafikintensiteten: tykkere ledning til tungere belastninger, optimeret krumning for større afbøjning, forbedret metallurgi for forlænget udmattelseslevetid

Tekniske specifikationer:

Parameter	SKL 12	SKL 14	SKL 21	SKL 24
Tråddiameter	12 mm	14 mm	21 mm	24 mm
Tåbelastningsområde	7-9 kN	9-11 kN	11–14 kN	14–18 kN
Materialekvalitet	52SiCr5	52SiCr5	60Si2CrA	60Si2CrA
Træthedsliv	>3M cyklusser	>3M cyklusser	>5M cyklusser	>5M cyklusser
Primær ansøgning	Letbane/Metro	Blandet trafik	Høj-hastighed	Tungt træk
Installationsmetode	Manuelt håndtag	Hydraulisk	Hydraulisk	Hydraulisk
Vægt pr stk	~0,8 kg	~1,1 kg	~2,3 kg	~3,1 kg

Installations- og vedligeholdelsesperspektiv:

Overfladeafkulning strengt kontrolleret til<0.1mm depth to prevent fatigue crack initiation.
Inklusionsrenhed overvåget gennem ultralydstestning for at sikre materialeintegritet på mikroskopisk niveau.
Kornforfining optimeret til afbalanceret styrke (1.400–1.600 MPa trækstyrke) og duktilitet over hele tværsnittet.

Vedligeholdelse & Driftsperspektiv

Benlængdeforhold præcist beregnet for at maksimere energilagring pr. millimeter afbøjning.
Tværsnits-inertimomentet varierer langs klippelængden for gradueret spændingsfordeling under belastning.
Kontaktfladegeometrien matcher præcist skinnefodsradius for ensartet trykoverførsel uden punktbelastning.
Neutral aksepositionering sikrer fuldstændig elastisk genopretning efter ekstreme belastningsbegivenheder op til 150 % af designet afbøjning.
