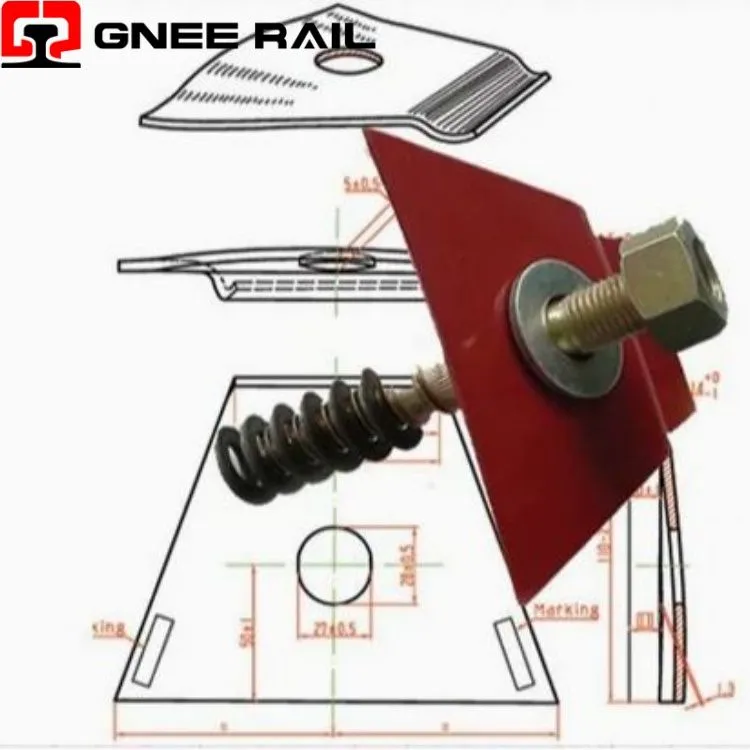

Carbon Steel Nabla Clip

Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, også brugt i forskellige situationer.

Send forespørgsel

Chat nu

Beskrivelse

Tekniske parametre

↵Skinne Nabla Fastgørelsessystem

En jernbane Nabla klip er entrekantet-formet fastgørelsessystem af fjederstålopkaldt efter sit særpræg∇-formgeometrider konvertererlodret skinneafbøjning til supplerende vandret spændekraft- unik blandt alle skinnebefæstelser someneste klip, der øger sideværts fastholdelse under dynamisk belastning, denkun klips installeret ved hammerslag i en fast skulder uden gevindkomponenter eller låse, ogeneste fastgørelsessystem certificeret i henhold til EN13481-2 kategori C til skarpe kurver ned til R150m

Tekniske specifikationer:

Fejltilstand	Berørt komponent	Tærskel / grænse	Detektionssvær	Følge
Apex mikro-crack	Klip indre radius	Impact off-centre >5 mm	Usynlig indtil brud (18 mdr.)	Pludselig fuldstændig fraktur; ingen forudgående afbøjning
Ambolt arbejde hærdning	Skulderlomme	Hardness >350 HB	Kræver felthårdhedstester	Effektenergi reflekterer; nye klip frakturer tidligt
Stolt installation	Clip siddepladser	Flush >0,5 mm stolt	Visuel; ligekant	Toe load 8 kN vs 12 kN; rail creep >3 mm/år
Metallurgi uoverensstemmelse	Clip materiale	60Si2MnA vs 55Si7	XRF identisk; OES kulstof påkrævet	Forkølelsesbrud eller accelereret tåslid
Generationsmismatch	Clip/skulder interface	Pocket depth Δ >0,8 mm	Caliper måling	Over-kørsel eller under-sæder; kraftfejl ±25 %
Måler baffelkryb	PA66+30%GF isolator	Thickness loss >2,0 mm	Følemåler ved skinnefod	Lateral slop >1,5 mm; målerudvidelse

Ydelsesområde:

Hammer stødfølsomhed- Nabla ereneste større clip-system, der stadig er installeret med forhammer(2-3 strejker). Anslagsenergi: 80–120 J. Off-midtslag (<5 mm from heel centre) induces lokal plastisk deformation ved topflanken. Mikro-revnedybde: 0,1–0,3 mm. Formeringsperiode: 12-18 måneder. Fejl: pludselig, ingen synlig forudgående advarsel.

Forstyrrelse af amboltslid- Arbejde på skulderamboltoverfladen-hærder ved gentagen indsættelse af klips. Hårdheden øges fra 220 HB til 380 HB efter 500 cyklusser. Arbejd-hærdet amboltabsorberer ikke længere stødenergi- energi reflekteres i klippets spids. Konsekvens: ny clips installeret i gammel skulder → fraktur ved 1,2M cyklusser vs 5M cyklusser certificeret.

Vedligeholdelse & Driftsperspektiv

Invers afbøjningsforstærkning- Hjulbelastningen sænker skinnefoden 1–2 mm. Nablas skrå benkonverter denne lodrette bevægelse til 0,5-1,0 mm lateral kontraktionved clip toe, forøgelse af vandret spændekraft med15–25 % under belastning. Ingen anden fastgørelsesanordning udviser negativ Poisson-forhold.
Tre-punkts kilehandling- Klip kontakter påtre hærdede zoner: to hælankre i skulderlommer, en tå lejer på skinnefodskant. Lodret belastning driver tådybere ind i skinnefodshjørnet, der skaber selv-energigivende greb. Denne kilehandling giver40–60 % højere langsgående fastholdelseend symmetriske clips med tilsvarende tåbelastning.
