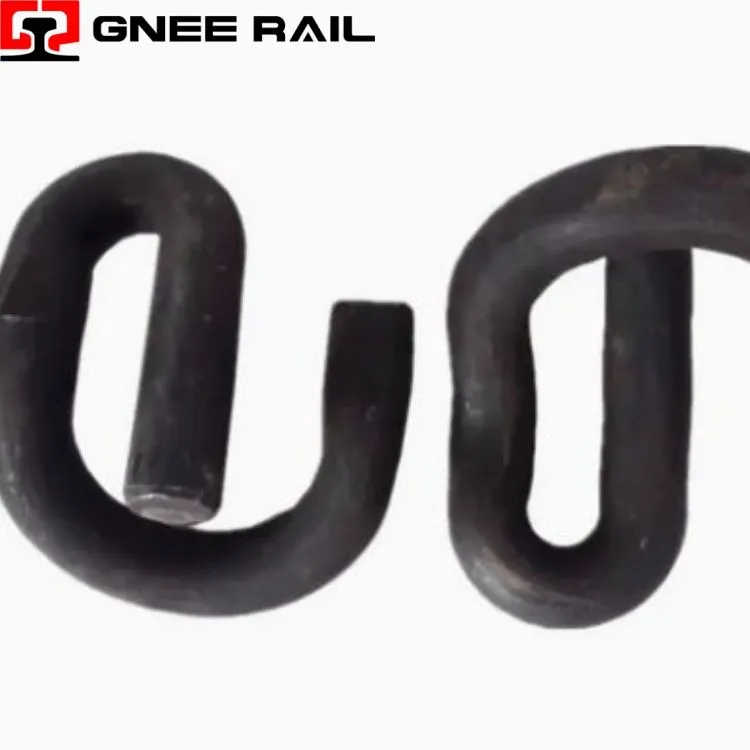

Skinne E-klips Fastgørelsessystem
Railway E-Clip er en fjederstålfastgørelsesanordning designet til betonsveller. Dens asymmetriske geometri genererer en ensartet klemkraft, der sikrer skinner, mens den absorberer dynamiske togbelastninger. Varme-behandlet for høj træthedsmodstand, denne klips opretholder tåbelastningen uden at løsne sig under vibrationer. Installation kræver en hydraulisk applikator for ensartet kraftpåføring. Brugt globalt på-højhastigheds-, gods- og metrolinjer eliminerer E-Clip rutinemæssig vedligeholdelse og sikrer langtids-banegeometristabilitet.
Tekniske specifikationer:
| Parameter | Værdi | Bemærkning |
|---|---|---|
| Materiale | 60Si2CrA | Fjederstål |
| Hårdhed | 43 – 47 | HRC |
| Tåbelastning | 9.5 – 11.5 | kN |
| Afbøjning | 11 – 13 | mm |
| Træthedsliv | 3 mio | cyklusser |
| Belægning | Varm-galvaniseret | 85μm |
| Jernbanetyper | 50E1, 54E1, 60E1 | UIC |
| Værktøj | Hydraulisk applikator | Standard |
| Standard | EN 13481-4 | Overensstemmende |
Installations- og vedligeholdelsesperspektiv:
- Ingen gen-spænding reducerer lønomkostningerne ved årlige sporinspektioner.
- Lang levetid reducerer udskiftningsfrekvensen og materialeomkostningerne.
- Standarddimensioner tillader konkurrencedygtig budgivning fra flere-leverandører.
- Kompakt indlejring skærer lagerpladskrav til lagerplads.
- Lavere ejeromkostninger sammenlignet med boltede eller hundespikssystemer.
Vedligeholdelse & Driftsperspektiv
- Hydraulisk applikator sikrer ensartet klemkraft på tværs af alle clips.
- Mulighed for forud-montering reducerer-arbejde på stedet for store baneprojekter.
- Visuel benposition bekræfter korrekt siddeplads efter installation.
- Ingen momentnøgle eller måler nødvendig for kvalitetskontrol.
- Fjernelsesværktøj trækker clipsen ud uden at beskadige sovende skulder.
