Rail E Clip Fastening System

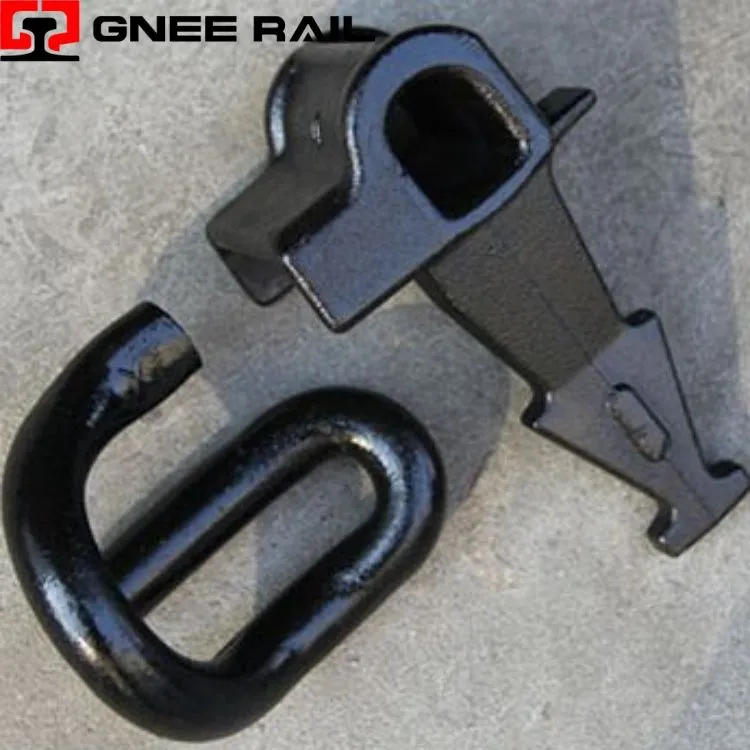

Railway E-Clip er en fjederstålfastgørelsesanordning, der låser skinner fast på betonsveller. Dens asymmetriske form genererer en ensartet tåbelastning, der sikrer skinnen mod lodrette og sideværts kræfter fra togtrafikken. Designet til høj træthedsmodstand absorberer clipsen dynamiske stød uden at løsne sig. Denne vedligeholdelsesfrie-komponent er afgørende for-højhastighedslinjer, fragtruter og bytransitsystemer. Installationen er hurtig ved hjælp af en hydraulisk applikator, hvilket sikrer ensartet fastspænding på tværs af lange sporsektioner.
Tekniske specifikationer:
| Parameter | Værdi | Enhed |
|---|---|---|
| Materialekvalitet | 60Si2Mn | Fjederstål |
| Hårdhed | 42 – 48 | HRC |
| Tåbelastning | 10 – 12 | kN |
| Maksimal afbøjning | 14 | mm |
| Træthedscyklusser | 2,5 mio | minimum |
| Belægningstykkelse | 80 | μm |
| Driftstemp | -40 til +70 | grad |
| Værktøjstype | Hydraulisk | applikator |
| Skinnekompatibilitet | 50E1 – 60E1 | UIC profiler |
Installations- og vedligeholdelsesperspektiv:
- Asymmetriske ben omdanner lodret hjulbelastning til elastisk spændetryk.
- Progressiv fjederhastighed justerer modstanden, når afbøjningen øges under belastning.
- Konstant tåbelastning forhindrer skinnekrybning og udvidelse af sporvidden over tid.
- Energiabsorption reducerer overførte vibrationer til betonsveller.
- Selv-centrerende geometri bevarer justering efter gentagne belastningscyklusser.
Vedligeholdelse & Driftsperspektiv
- 60Si2Mn fjederstål giver høj flydespænding til elastisk genopretning.
- Slukning og temperering skaber ensartet martensitisk struktur for holdbarhed.
- Tilsætning af kromlegering øger hærdbarheden og udmattelsesbestandigheden.
- Varmgalvanisering forhindrer korrosion i tunnel- og kystmiljøer.
- Overfladehårdhed balancerer slidstyrke med duktilitet til installation.
