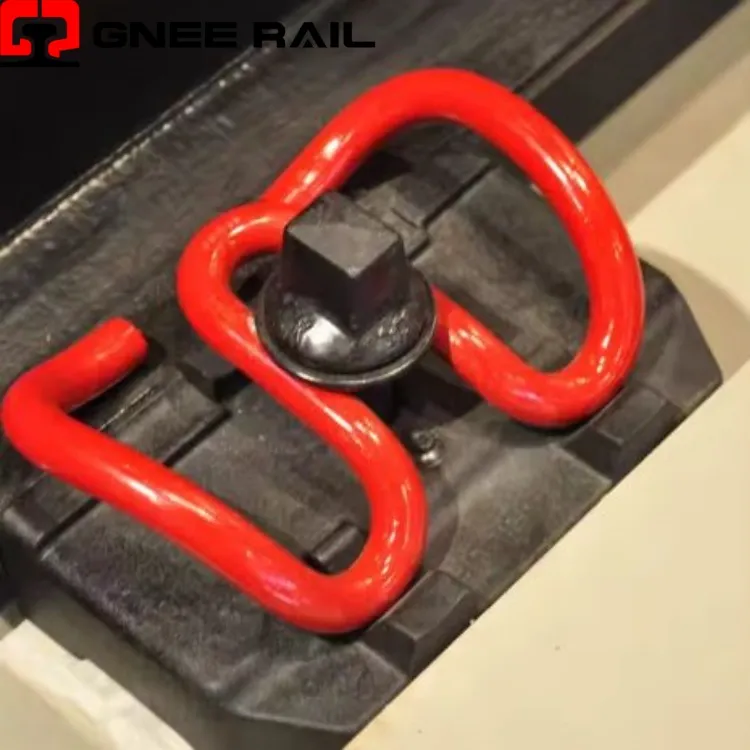

Kraftig stål SKL Clips

Kraftig stål SKL Clips

Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, bruges også i forskellige situationer.
Send forespørgsel
Chat nu
Beskrivelse
Tekniske parametre

Skinne skl Clip Fastening System

SKL Rail Clip | Glossary | Tension Clamp

SKL-clipsen er en ikke-gevind elastisk skinnefastgørelse med en karakteristisk dobbelt-spiralfjeder. Fremstillet af fjederstål af høj-kvalitet, genererer den konstant tåbelastning gennem elastisk afbøjning. Clipsen arbejder med en vinklet styreplade og en skruespyd til at holde skinnefoden sikkert mod betonsveller. Det er et standardfastgørelsessystem til moderne høj-hastigheds- og tunge-tog.

Tekniske specifikationer:

Parameter Standardkrav Typisk værdi
Klip type familie SKL serien SKL-12 / SKL-14 / SKL-21
Tråddiameter Fjederstålstang 13,0 mm ± 0,2 mm
Stålkvalitet EN 10089 standard 60Si2CrA / 51CrV4
Overfladebeskyttelse Anti-korrosionsbelægning Forzinket / Oxid sort
Installationsafbøjning Arbejder forårsrejser 11 mm ± 1 mm
Minimum tåbelastning Ved specificeret afbøjning 10 kN pr klip
Maksimal tåbelastning Ved specificeret afbøjning 14 kN pr klip
Træthedskrav Uden brud 5 millioner cyklusser
Elastic Rail Clamp

Installations- og vedligeholdelsesperspektiv:

  • Passer direkte i støbte skuldre uden at kræve specielle skinneadaptere
  • Fungerer med de fleste internationale jernbaneprofiler inklusive UIC54 og UIC60
  • Kræver en specifik styrepladevinkel, der matcher skinnebundens hældning
  • Kompatibel med både isolerede og ikke-isolerede fastgørelsessamlinger
  • Standardkomponenter passer på tværs af flere typer sovekabiner fra forskellige leverandører



Vedligeholdelse & Driftsperspektiv

  • Giver kontinuerlig fastspænding under ekstreme temperaturændringer fra -40 grader til +60 grader
  • Absorberer både lodrette hjulbelastninger og laterale sporkræfter samtidigt
  • Bevarer elektrisk modstand, når den bruges med isolerede styreplader
  • Modstår permanent deformation selv efter gentagne tunge akselpassager
  • Løsner sig ikke under vibrationer i modsætning til boltede mekaniske forbindelser
Railroad Railway Steel Rails SKL Clips
