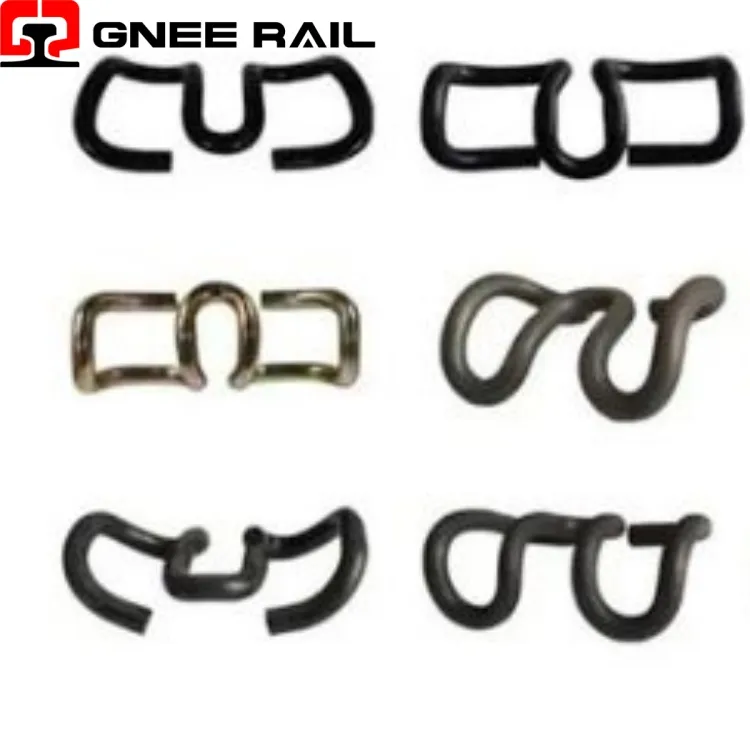

Heavy Steel SKL Clip

Heavy Steel SKL Clip

Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, bruges også i forskellige situationer.
Send forespørgsel
Chat nu
Beskrivelse
Tekniske parametre

Skinne skl Clip Fastening System

SKL Rail Clip | Glossary | Tension Clamp

SKL-clipsen er en høj-elastisk skinnefastgørelse med et tydeligt dobbelt-spiralfjederdesign. Fremstillet af fjederstål af høj-kvalitet som 60Si2CrA eller 38Si7, fastgør den skinner til betonsveller gennem kontrolleret fjederafbøjning. Systemet bruger vinklede styreplader og skruespidser for at give en ensartet klemkraft. SKL-befæstelser bruges i vid udstrækning i-højhastigheds- og tunge-togtog globalt

Tekniske specifikationer:

Parameter Beskrivelse Typisk værdi/interval
Kliptyper SKL varianter SKL-1, SKL-3, SKL-12, SKL-14
Tråddiameter Fjederstålstang størrelse 13 mm
Materialekvalitet Fjederstållegering 60Si2CrA / 60Si2MnA / 38Si7
Hårdhedsområde Rockwell C skala 42-47 HRC
Tåbelastning Klemkraft pr. clips 10-14 kN
Træthedsliv Cykler før fejl Større end eller lig med 5 millioner cyklusser
Vægt pr. klip Enkelt enhed 0,48-0,53 kg/stk
Gældende skinner Skinneprofilkompatibilitet UIC54, UIC60, 115RE, 136RE
Elastic Rail Clamp

Installations- og vedligeholdelsesperspektiv:

  • Giver en tåbelastning på 10-14 kN pr. clips for skinnesikkerhed
  • Opnår 5 millioner træthedscyklusser uden brud under standardbelastning
  • Selvspændende-design absorberer vibrationer og dynamiske hjulpåvirkninger
  • Bevarer spændekraften selv efter millioner af belastningscyklusser
  • Central loop fungerer som integreret sikkerhedsmekanisme, der forhindrer overstrækning



Vedligeholdelse & Driftsperspektiv

  • Fabriksfor-montering på sveller muliggør hurtig automatisk sporlægning
  • Fastgørelse reducerer håndtering af løse komponenter og tabsrisiko
  • Målejustering mulig ved at udskifte styreplader uden at skifte sveller
  • Alle komponenter inklusive betondyvler kan udskiftes individuelt
  • Clips løsnes simpelthen og flyttes fra parkeret til arbejdsposition på stedet
Railroad Railway Steel Rails SKL Clips
