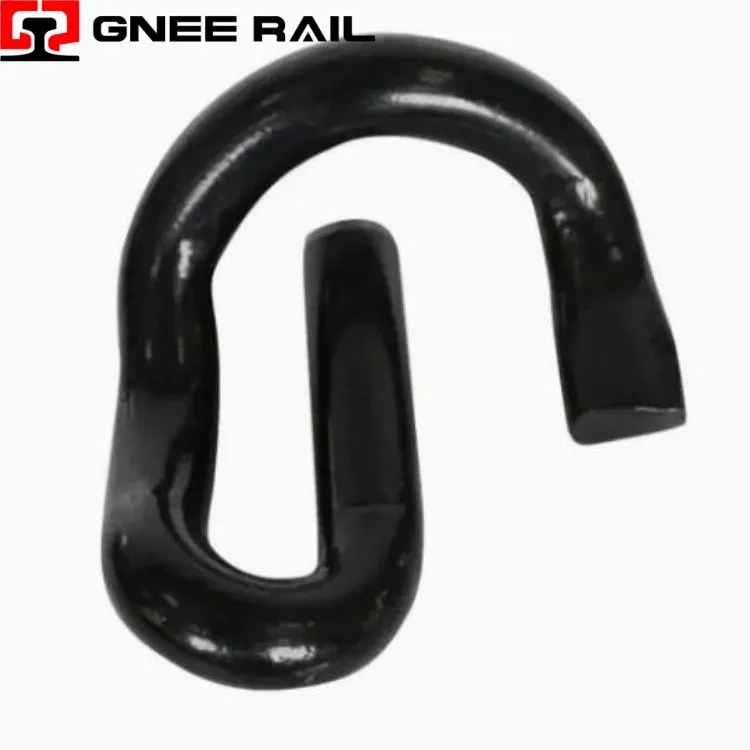

Spor E klip

Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, bruges også i forskellige situationer.

Send forespørgsel

Chat nu

Beskrivelse

Tekniske parametre

↵

Jernbanee CLIP fastgørelsessystem

Railway e-Clip er en højtydende, smedet stålfastgørelseskomponent konstrueret til elastiske skinnefastgørelsessystemer. Den fungerer som en ikke--lineær konstant kraftfjeder og bruger en præcis geometrisk bøjning til at udøve vedvarende klemkraft på skinnefoden, der effektivt absorberer dynamiske stødbelastninger fra rullende materiel. I modsætning til stive fastgørelseselementer bevarer denne komponent målerens integritet og tilbyder høj elektrisk modstand, samtidig med at den rummer termisk udvidelse og sammentrækning af skinnen, hvilket gør den essentiel for moderne betonsvellebaneinfrastruktur.

Tekniske specifikationer:

Funktionskategori	Parameter / Karakteristik	Performance Metric
Geometrisk type	Ikke-lineær, konstant kraftfjeder	2-punkts kontakt (tå og hæl)
Materialespecifikation	Fjederstål (f.eks. 60Si2Mn / 51CrV4)	Trækstyrke: 1.300 – 1.500 MPa
Klemmekraft	Nominel tåbelastning	10 kN – 14 kN pr. klip (statisk)
Træthedsliv	Belastningscyklusudholdenhed	>5 millioner cyklusser @ 3 mm afbøjning
Korrosionsbeskyttelse	Anti-korrosionsbelægning	Saltspraymodstand > 800 timer (ISO 9227)

Installations- og vedligeholdelsesperspektiv:

Konstant klemkraft:Designet med en specifik tåbelastning for at opretholde ensartet skinnehold-kraft på trods af gentagne belastningscyklusser.
Træthedsmodstand:Fremstillet af høj-silicium-manganfjederstål til at modstå over 5 millioner cyklusser af dynamisk belastning uden permanent deformation.
Høj afbøjningskapacitet:I stand til at optage betydelig lodret skinneløft (op til 12–15 mm) og samtidig bevare kontakten, hvilket forhindrer afsporing på grund af "pumpning" af svellen.

Vedligeholdelse & Driftsperspektiv

Værktøj-Gratis ekstraktion:Designet til hurtig installation og fjernelse ved hjælp af en enkel isoleret stangstang, der eliminerer behovet for hydrauliske presser under vedligeholdelse af sporet.
Klar visuel måler:Har et defineret "hæl-til-skulder"-mellemrum, der gør det muligt for sporinspektører visuelt at verificere korrekt indføringsdybde og -spænding med en go/no-go-måler.
Enkelt-Stykshåndtering:Eliminerer monteringskompleksitet forbundet med boltede clipssystemer, hvilket reducerer antallet af løse komponenter, der kræves pr. skinnesæde.
