Beskrivelse
Tekniske parametre

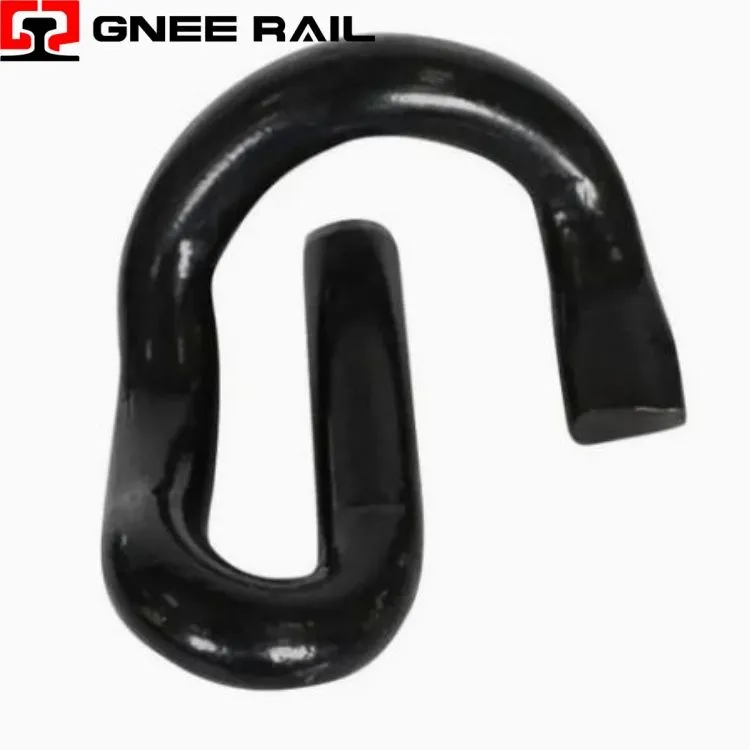

Rail E Clip Fastening System
Railway E-Clip er en elastisk fjederstålfastgørelseskomponent formet som bogstavet "E", der fastgør skinner til beton- eller træsveller i jernbanesporsystemer. Fremstillet af fjederstållegeringer af høj-kvalitet, såsom 60Si2MnA, giver denne selv-spændende klemme kontinuerlig spændekraft gennem sit karakteristiske geometriske design. E-Clip fungerer uden gevind og er afhængig af elastisk deformation for at opretholde en ensartet tåbelastning, samtidig med at den tager højde for termisk ekspansion, dynamiske vibrationer og hjulbelastninger.
Tekniske specifikationer:
| Parameter | Specifikation | Typisk værdi/interval |
|---|---|---|
| Materialekvalitet | Fjeder stållegering | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Hårdhedsområde | HRC | 42-48 |
| Tåbelastning (16 mm dia.) | kgf | 500-700 |
| Tåbelastning (diameter 18 mm) | kgf | 750-900 |
| Tåbelastning (20 mm dia.) | kgf | 1100-1400 |
| Træthedsliv | Cykler | 5 millioner uden brud |
| Max fjederkraft | kN/klip | 14 |
| Gældende skinnetyper | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Installations- og vedligeholdelsesperspektiv:
- Kræver specialiserede spændingsværktøjer for korrekt isætning og fjernelse
- Det er ikke nødvendigt at justere drejningsmomentet på grund af det gevindløse selv-opspændende design
- Visuel inspektion mulig uden adskillelse for hurtig tilstandskontrol
- Indføringsdybde på 10-12 mm afbøjning anbefales for optimal udmattelseslevetid
- Mellemrummet mellem bagbue og skulder skal holde sig inden for 3-9 mm specifikationen
Vedligeholdelse & Driftsperspektiv
- Giver en maksimal klemkraft på 14 kN pr. clips for skinnesikkerhed
- Opnår 5 millioner træthedscyklusser uden brud under standardbelastning
- Kritisk spændingskoncentration placeret ved den indre krumning af bagbuen
- Bevarer krybemodstand og vridningsstabilitet for svejset skinne
- Hårdhedsområde HRC 42-48 sikrer elastisk genopretning efter afbøjning
Gnee Professional leverandør
