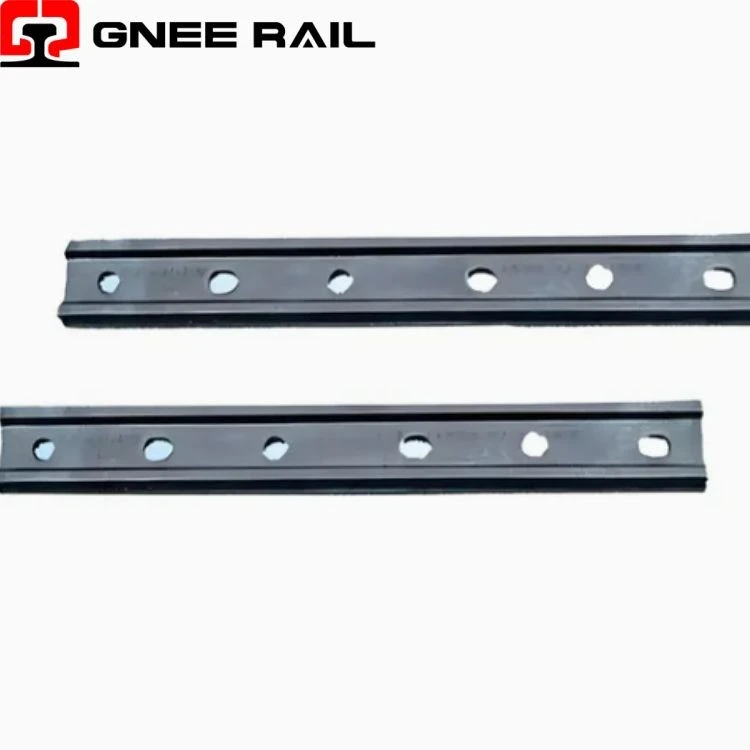

↵Skinne Fishplate Fastgørelsessystem
Denne rapport giver en kortfattet teknisk undersøgelse af Railway Fishplate (joint bar) systemer med fokus på deresmekanisk splejsningsfunktion, distinkte underklassifikationer og fejlprogressionsmekanik. Analysen undgår bevidst overlapning med tidligere diskussioner vedrørende elastiske clips, skruespyd, betonsveller eller standard skinnesektionsdimensioner. Fokus her erpraktisk og distinkt: isolerede bloksamlinger, kompromitterede stænger, limede samlinger og udmattelsesdrevet-udskiftningslogik.
Tekniske specifikationer:
| Fiskeplade type | Kompatibilitet med jernbanesektion | Boltkonfiguration | Distinkt visuel funktion | Standard / Specifikation | Almindelig mis-valg |
|---|---|---|---|---|---|
| UIC standard fiskeplade | UIC54, UIC60 (matchende profil) | 4-hullers eller 6-hullers | Symmetrisk profil;buet overkantmatchende skinnehovedovergang | UIC 864-3 / EN 16704 | Brugt med AREMA-skinne-uoverensstemmelse mellem vævstykkelse |
| AREMA Fællesbar | 115RE, 136RE | 4-hullers eller 6-hullers | Vinklet hovedkontakt; kortere højde end UIC | AREMA Kapitel 4, ASTM A759 | Brugt med UIC-skinne-afviger boltafstanden (5,5" vs. 140 mm) |
| Isoleret fiskeplade | Alle UIC/AREMA sektioner | 4-hullers eller 6-hullers | Synligt glasfiber/epoxylagmellem stang og skinne; farvede endestolper | EN 13146-5 / AREMA Ch. 33 | Standardstang installeret-signalkredsløb kortsluttet |
| Kompromis Fishplate | UIC54 ↔ UIC60, UIC60 ↔ 136RE | 4-hullers eller 6-hullers | Asymmetrisk profil-forskellige jernbanesæder venstre vs. højre | Producent tegning; ingen universel standard | Bestilles kun efter skinnetype (mangler overgangsretning) |
| Slidset / Ekspansions Fishplate | UIC54, UIC60 | Aflange huller (4) | Ovale bolthuller; længere stanglængde | Broingeniørspecifikation | Standardstang installeret-termisk bevægelse begrænset |
Ydelsesområde:
Isolerede bloksamlinger (isolering af signalafsnit):
Obligatorisk forsporkredsløbsafgrænsning. Fiskeplader med epoxy-bundet glasfiber/PA66-isoleringslag isolerer skinnesektioner elektrisk, mens de bevarer mekanisk kontinuitet. Ikke-isolerede samlinger vil kortslutte-signalering, hvilket forårsager falsk belægning og kollisionsrisiko.
Kompromissamlinger (overgang mellem jernbanesektioner):
Påkrævet hvorforskellige skinneprofiler mødes-UIC54 til UIC60, UIC60 til AREMA 136RE eller ny til slidt skinne. Kompromisfiskeplader har asymmetrisk bolthulsafstand og profilerede skinnesæder, der matcher uens vævtykkelser og hovedhøjder. Ingen anden sammenføjningsmetode tillader blandede sektioner.
Vedligeholdelse & Driftsperspektiv
- Korrosionsspild (kyst- og nedsænkningszoner):
Almindelige fiskeplader (ucoatede) udstilling0,10-0,20 mm/år ensartet korrosion. Pittingrate: 0,25-0,40 mm/år. Udskiftning udløst nårsection loss >20%ved bolthul (målt med ultralydstykkelsesmåler). Visuel rustdækning er ikke den fordømmelsesmetrik-indre skjult korrosion dikterer 60 % af udskiftningerne.
- Boltspændingsafspænding (ugentlig gen-tilspænding):
Fiskepladebolte (M22–M24, kvalitet 8.8/10.9) taber10-15 % klemkraft om ugenunder trafik. Gen-drejningsinterval:hver 7-14 dage on >20 MGT linjer. Momentspecifikation:450-550 Nm (UIC 864-7). Impact wrenches prohibited-risk of thread galling. Progressive relaxation >30 % udløser boltudskiftning.
