Skinne skl Clip Fastening System

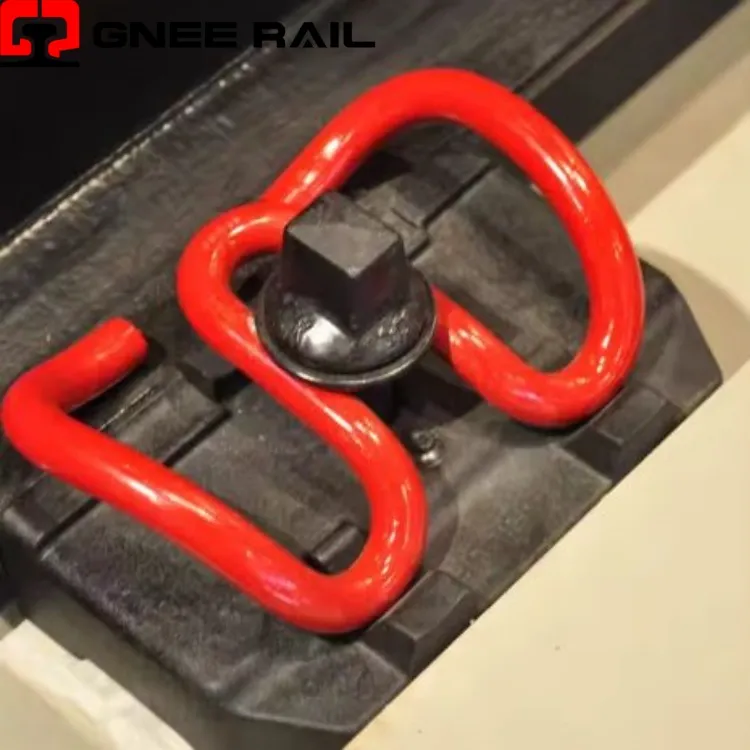

Railway SKL Clip er en høj-elastisk fastgørelse, der er meget udbredt i tunge-tog og høj-jernbanesystemer. Den er fremstillet af førsteklasses fjederstål og har en karakteristisk V--formet geometri, der leverer overlegen klemkraft med enestående elastisk afbøjning. Denne klemme muliggør hurtig spænding gennem en enkel rotationsinstallationsmetode. Dets gennemprøvede design sikrer pålidelig skinnefastholdelse under ekstreme akselbelastninger og krævende driftsforhold.
Tekniske specifikationer:
| Parameter | Specifikation |
|---|---|
| Produkttype | Railway SKL Clip – Elastic Rail Fastening Clip |
| Materialekvalitet | 38Si7 / 51CrV4 / EN 10089 Fjederstål |
| Overfladefinish | E-coat / Zinkflage / Geomet 500 / Custom coating |
| Nominel spændekraft | 12 – 18 kN pr. klip (systemafhængig) |
| Elastisk afbøjningsområde | 12 – 16 mm før permanent sæt |
| Installation Rotation | 90 grader – 120 grader fra fri position |
| Skinnekompatibilitet | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Sovetype | For-monoblok af beton med støbte- skuldre |
| Teststandard | EN 13481-2 / AREMA Kapitel 30 / TB/T 3065 |
| Korrosionsbestandighed | Større end eller lig med 720 timers saltspray (ISO 9227) |
Installations- og vedligeholdelsesperspektiv:
- Har optimeret V--formet geometri til progressiv fjederhastighed under stigende belastning.
- Fordeler klemkraften jævnt over skinnefoden gennem dobbelte kontaktpunkter.
- Opnår maksimal elastisk afbøjning, før den går ind i området for plastisk deformation.
- Inkorporerer stress-aflastende kurver, der minimerer lokaliseret træthedskoncentration.
- Designet med symmetrisk konfiguration, der muliggør reversibel installationsorientering.
Vedligeholdelse & Driftsperspektiv
- Installeret ved hjælp af rotationsindføring med standard hydraulisk eller manuelt værktøj.
- Opnår præcis spænding gennem kontrolleret rotationsvinkel under påføring.
- Eliminerer behovet for forspændingsudstyr, der kræves af andre befæstelsestyper.
- Giver mulighed for hurtig fjernelse ved hjælp af omvendt rotation uden specialværktøj.
- Giver konsistent installationskraftverifikation gennem rotationsmodstandsfeedback.
Gnee Professional leverandør
