Skinne SKL clip Fastening System

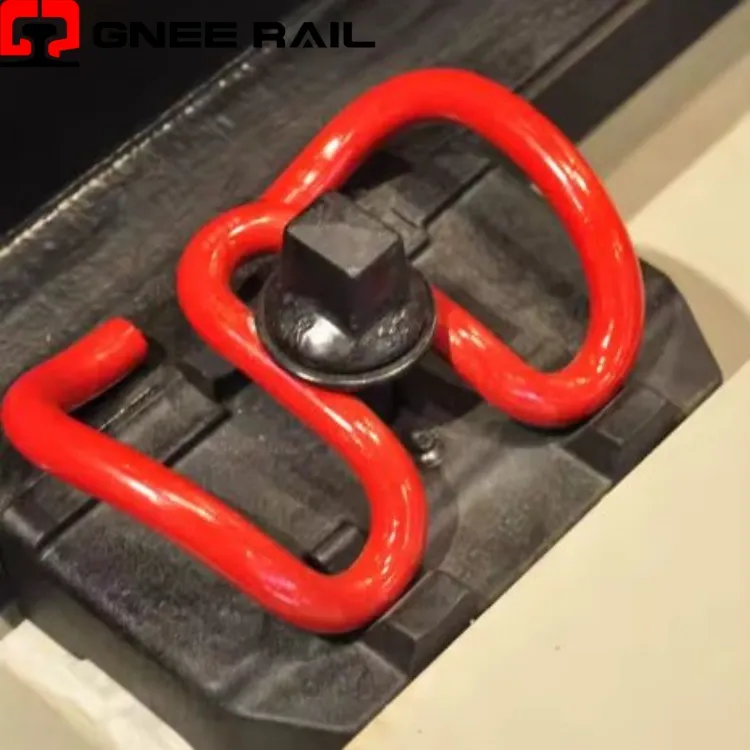

Railway SKL Clips er højtydende elastiske fastgørelseselementer fremstillet af fjederstål med en karakteristisk omega-formet konfiguration, designet til at give ensartet tåbelastning gennem skrue-fast fikseringssystemer. Disse clips fungerer som spændingskomponenten i komplette skinnefastgørelsessamlinger og arbejder sammen med vinklede styreplader og skinnepuder for at opretholde sporgeometrien, mens de absorberer dynamiske kræfter fra passerende tog.
Tekniske specifikationer:
| Klip type | Diameter | Tåbelastning | Ansøgningshastighed |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Op til 200 km/t |
| SKL 14 | 14 mm | 11 kN | Op til 250 km/t |
| SKL 15 | 15 mm | 13 kN | Op til 300 km/t |
| SKL 24 | 16 mm | 15 kN | Tungt træk |
| Materiale | 38Si7/51CrV4 | Varmebehandlet | Anti-korrosionsbelagt |
| Standard | UIC 864 | EN 13146 | AREMA Kapitel 30 |
Installations- og vedligeholdelsesperspektiv:
- Påføres ved hjælp af manuelt eller mekanisk skrueværktøj-
- Afbøjning under installationen indikerer korrekt spændekraft
- Visuel inspektion af tågabet bekræfter korrekt placering
- Aftagelig uden at beskadige tilstødende skinnekomponenter
- Forud-indstillet på sveller til accelereret sporlægning
Vedligeholdelse & Driftsperspektiv
- Lineær belastning-afbøjningsforhold inden for arbejdsområde
- Central sløjfe fordeler stress jævnt over clipsets krop
- Opretholder specificeret tåbelastning efter millioner af belastningscyklusser
- Tillader skinneløft-op til 3 mm uden permanent sæt
- Giver elastisk fastholdelse for både vertikale og laterale kræfter
Gnee Professional leverandør
