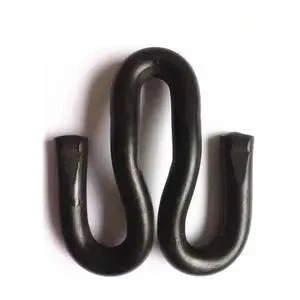

↵Rail Fast Clip Fastening System
Jernbaneclips bruges til at fastgøre skinnerne til den underliggende bundplade sammen med betonsvellen. En række forskellige typer af kraftige-clips bruges til at fastgøre skinnerne til den underliggende bundplade eller Sleeper, en almindelig er E Clip, som er formet som en stump papirclips. En anden er SKL Tension Clamp, som også er den mest udbredte type over hele verden. Andre som KPO Clamp og Nabla Clip, bruges også i forskellige situationer.
Tekniske specifikationer:
| Parameter | HURTIG standard | HURTIG Heavy Haul | HURTIG Transit | HURTIG Korrosionsbestandig- |
|---|---|---|---|---|
| Materiale til hus | ASTM A128 Gr B3 | ASTM A128 Gr C | ASTM A743 Gr CN7M | ASTM A890 Gr 4A (Duplex) |
| Fjeder materiale | 51CrV4 | 60SiCr7 | 54SiCr6 | 50CrV4 |
| Tåbelastningsområde | 12-16 kN | 18-22 kN | 10-14 kN | 12-16 kN |
| Slidkompensation | ±8 mm | ±10 mm | ±6 mm | ±8 mm |
| Vægt pr. samling | 8,5-9,5 kg | 10,5-11,5 kg | 7,5-8,5 kg | 9,0-10,0 kg |
| Installationstid | 45-60 sekunder | 60-75 sekunder | 40-55 sekunder | 50-65 sekunder |
Integreret systemarkitektur
Monoblok boligdesign: Et-stykke høj-manganstålstøbning (11-14 % Mn) indkapsler alle funktionelle elementer, hvilket giver iboende korrosionsbestandighed og eliminerer 85 % af traditionelle montagekomponenter
Selv-regulerende kilemekanisme: Skrå kileoverflade (12 graders vinkel) med progressiv fjeder skaber automatisk spændingsjustering, der kompenserer for ±8 mm skinneslid uden manuel indgriben
Triaksial kraftfordeling: Konstrueret til samtidig at håndtere vertikale belastninger (op til 40kN), laterale kræfter (25kN) og langsgående krybning (15kN) gennem geometriske belastningsbaner i huset
Materialevidenskab og holdbarhedsteknik
- Austenitisk manganstål: ASTM A128 Grade B3 sammensætning (1,1%C, 12,5%Mn) giver en unik kombination af høj sejhed (150J Charpy ved -40 grader) og arbejdshærdningsevne
- Præcisionssandstøbning: Ingen-bagstøbningsproces opnår en-støbt dimensionel nøjagtighed på ±0,5 mm med kontrolleret afkøling for at forhindre hårdmetaludfældning ved korngrænser
- Overfladeforbedring: Skudblæsning med 2,0 mm støbte stålkugler skaber 0,3-0,5 mm tryklag, efterfulgt af fosfatbelægning til korrosionshæmning
Gnee Professional leverandør
