Rail E Clip Fastening System

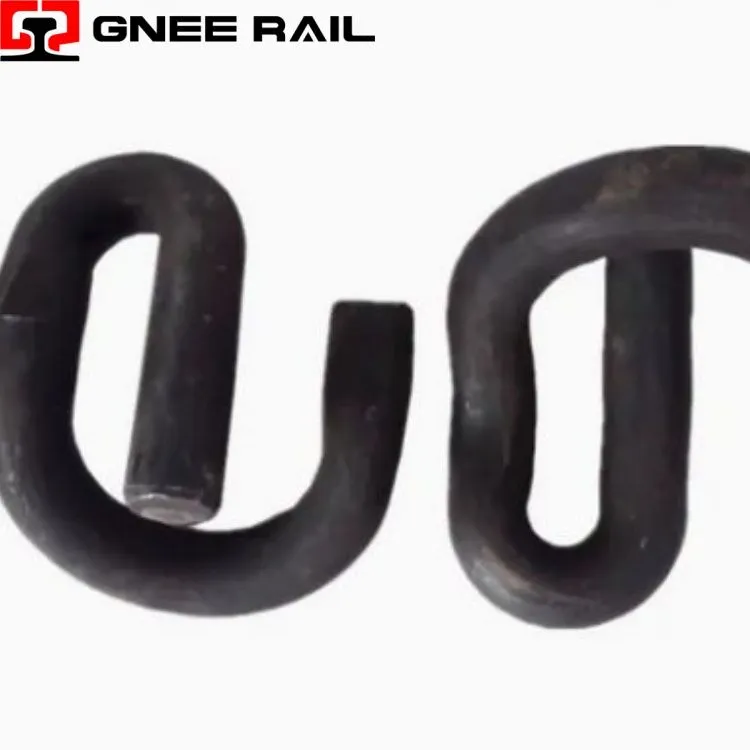

Railway E-Clip er en elastisk fjederbefæstelse med en karakteristisk epsilon-formet geometri, konstrueret til betonsvellesystemer. Fremstillet af fjederstål af høj-kvalitet gennem præcisionsformning og varmebehandling, giver den vedvarende klemkraft gennem elastisk afbøjning. Designet med lukket-sløjfe sikrer positiv fastholdelse inden for støbte-skuldre, og leverer pålidelig jernbanetilbageholdelse til høj-hastighed, tung-transport og massetransport over hele verden.
Tekniske specifikationer:
| Parameter | Specifikation | Ydelsesindikator |
|---|---|---|
| Geometrisk form | Epsilon (ε) profil | Stressfordeling i tre-zoner |
| Materialekvalitet | 60Si2Mn / 55Si7 fjederstål | 42-48 HRC hårdhed |
| Klemkraft | 11-15 kN pr klip | <15% relaxation after 5M cycles |
| Elastisk afbøjning | 18-22 mm lodret bevægelse | Optager sporafvikling |
| Korrosionsbeskyttelse | Zink-aluminiumsflagebelægning | >1.000 timers saltspray |
| Træthedsliv | >5 millioner cyklusser | EN 13146-4 certificeret |
Installations- og vedligeholdelsesperspektiv:
- Epsilon-formen (ε) skaber en fjeder med flere-radiuser, der fordeler bøjningsspændingen på tværs af tre forskellige bøjningszoner.
- Hælgeometrien med lukket-løkke låser sig positivt ind i skulderlommen, hvilket forhindrer udstødning under høj-vibration.
- Progressiv fjederstivhed giver en kompatibel reaktion under normale belastninger, samtidig med at den leverer fast tilbageholdenhed under ekstrem skinneforskydning.
- Den symmetriske armkonfiguration sikrer en afbalanceret klemkraft på begge sider af skinnefoden for ensartet fastholdelse af sporvidden.
Vedligeholdelse & Driftsperspektiv
- Silicium-manganfjederstål (60Si2Mn / 55Si7) giver den hårdheds-sejhedsbalance, der kræves til cyklisk belastning.
- Varm-formning justerer kornstrukturen med klippets spændingsbane, hvilket skaber uafbrudte belastningsbaner for forbedret træthedslevetid.
- Kontrolleret quenching og temperering opnår en hårdhed på 42-48 HRC med ensartet mikrostruktur i hele tværsnittet.
