Rail e Clip Fastening System

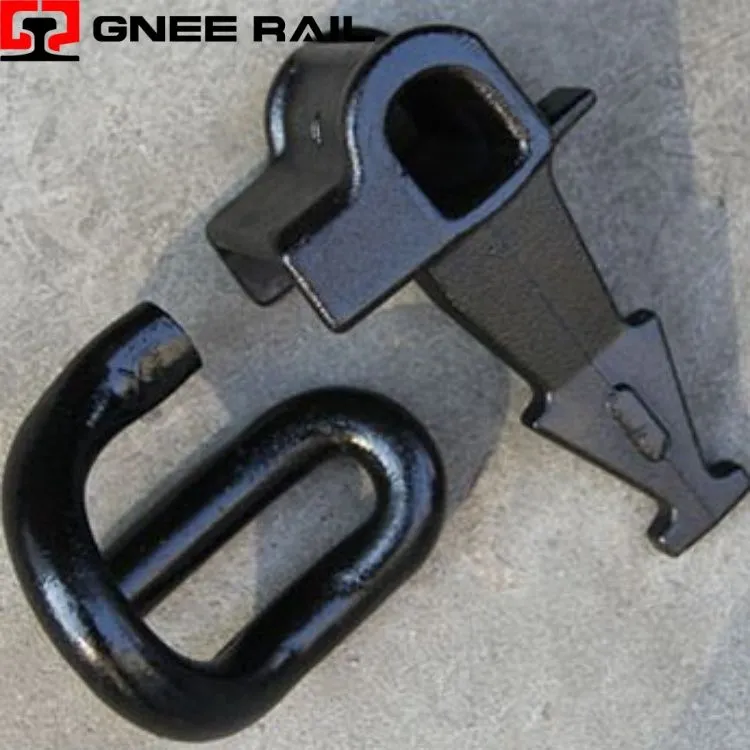

Railway E Clips er elastiske fastgørelseselementer, der er smedet fra fjederstålstang til en tre-benet E--formet profil, designet til at sikre skinner inden for støbte-skuldre gennem elastisk deformation. Disse clips genererer vedvarende klemkraft ved at afbøje under installationen, absorbere dynamiske belastninger fra forbipasserende tog, mens de opretholder ensartet tåtryk. Den lukkede-løkkegeometri sikrer ensartet spændingsfordeling på tværs af alle ben, hvilket forhindrer lokal træthed.
Tekniske specifikationer:
| Parameter | Letbane | Hovedlinje | Høj-hastighed |
|---|---|---|---|
| Clip Højde | 38-42 mm | 44-48 mm | 48-52 mm |
| Installationskraft | 1,2-1,8 kN | 1,8-2,4 kN | 2,4-3,0 kN |
| Arbejdsområde | 6-8 mm | 8-10 mm | 10-12 mm |
| Træthedsvurdering | 3M cyklusser | 5M cyklusser | 7M cyklusser |
| Belægningstype | Forzinket | Dacromet | HDG |
| Sportype | Sporvogn/Metro | Blandet trafik | Dedikeret passager |
Installations- og vedligeholdelsesperspektiv:
- Fremstillet af høj-kulstoffjederstållegeringer
- Slukket og hærdet for at opnå optimal hårdheds-sejhedsbalance
- Shot peening introducerer kompressionsrestspænding ved overfladen
- Mikrostruktur raffineret gennem kontrolleret varmebehandling
- Inklusionsrenlighed kontrolleret for at forhindre for tidlig fejl
Vedligeholdelse & Driftsperspektiv
- Træthedstestet til minimum 5 millioner cyklusser uden brud
- Belastnings-afbøjningskurve verificeret i forhold til designspecifikationer
- Saltspraytest validerer korrosionsbeskyttende belægninger
- Dimensionsnøjagtighed bekræftet gennem målerverifikation
- Destruktiv test validerer ultimative styrkemargener
Gnee Professional leverandør
