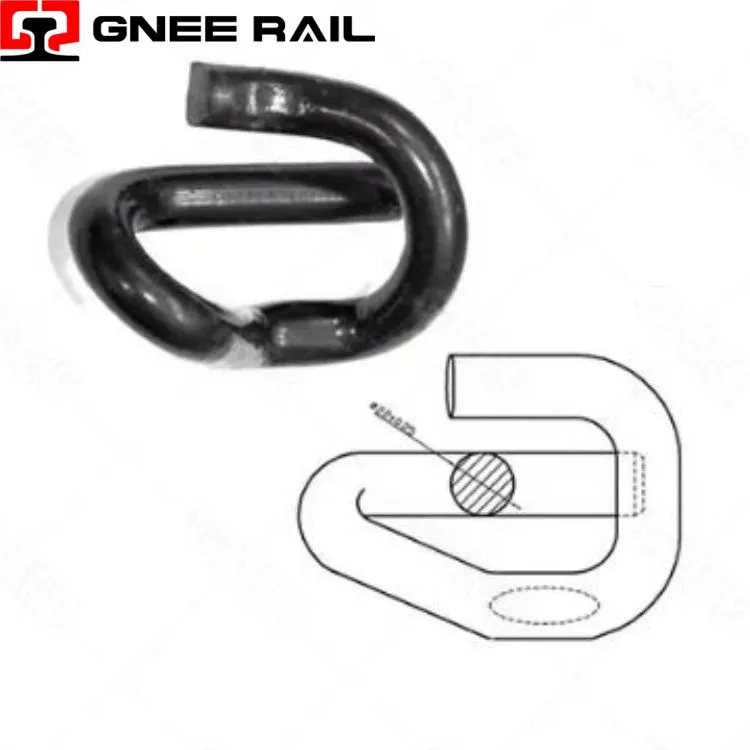

Jernbanee CLIP fastgørelsessystem
Railway E-Clip er en for-spændt fjederbefæstelse med konstant-kraft fremstillet af hærdet og hærdet fjederstål, der er kendetegnet ved sin geometriske konfiguration med lukket-løkke, der danner en tydelig "E"-profil, når den ses i snit. Konstrueret til integration med støbte-i skuldre på betonsveller, anvender denne fastgørelsesanordning et udkragningsfjederprincip, hvor clipskroppen deformeres elastisk under installationen for at lagre mekanisk energi, der udmønter sig i vedvarende nedadgående tryk på skinnefoden.
Tekniske specifikationer:
| Attribut | Teknisk detalje | Ydelsesindikator |
|---|---|---|
| Forårsprincippet | Cantilever med lukket-løkketilbageholdelse | Elastisk energilagring gennem afbøjning |
| Materiale standard | Fjederstål iht. EN 10089 eller tilsvarende | 1.300 – 1.600 MPa trækstyrke |
| Installationskraft | Håndtag-betjent indsættelse | 200 – 400 N manuel indsats |
| Statisk klemmebelastning | Pr. skinnesæde (2 clips) | 18 – 28 kN i alt |
| Kvalitetscertificering | Branchestandarder | Overholdelse af ISO 9001, EN 13481-serien |
Installations- og vedligeholdelsesperspektiv:
- Positiv mekanisk lås:Hælgeometrien med lukket-løkke går i indgreb med en tilsvarende fordybning i støbningen-i skulderen, hvilket skaber en positiv mekanisk sammenlåsning, der forhindrer clipsen i at skydes ud under højfrekvente vibrationer eller pludselige laterale stød.
- Pivotpunktstabilitet:Hæl-til--grænsefladen fungerer som en fast drejning under installation og service, hvilket sikrer, at spændekraftvektoren forbliver ensartet i hele clipsens elastiske rækkevidde.
- Slidkompensation:Skulderkontaktfladerne er designet med generøse radier, der tilgodeser mindre slid over tid uden at ændre clipsens installerede geometri eller spændeegenskaber.
Vedligeholdelse & Driftsperspektiv
- Bredt driftsområde:Fjederstållegeringen og varmebehandlingsparametrene er valgt for at opretholde ensartede elastiske egenskaber på tværs af temperaturspektret fra -40 grader til +70 grader, som man støder på i globale jernbanedrift.
- Koordinering af termisk udvidelse:Clipsgeometrien tillader differentiel termisk udvidelse mellem stålskinne, betonsvelle og selve clipsen uden at inducere yderligere spændinger, der ville påvirke spændekraftens stabilitet.
- UV-strålingsmodstand:Korrosionsbeskyttelsessystemet omfatter UV-stabile topcoatings, der forhindrer nedbrydning af belægningens integritet i udsatte sporsektioner, hvor sollys accelererer materialets aldring.
Gnee Professional leverandør
