Hvorfor Fishplate er stadig populær i jernbanesporsystemet?

A skinne fiskepladeer en mekanisk forbindelse, der tillader separate skinnelængder at fungere sammen strukturelt ved at overføre forskydnings- og bøjningskræfter hen over en boltet samling.GNEE SKINNEtilbyder fiskeplader til GB lette og tunge skinner, UIC-standarder, JIS-skinneprofiler, AS1085-skinner, BS11-sektioner, AREMA/ASCE-skinnesystemer og højlastkranskinner specificeret af DIN536 og QU med præ-monterings- og inspektionstjenester.

Hvorfor Fishplate stadig er populær i jernbanesporsystemet?

Fiskeplader (eller splejsningsstænger) forbliver populære i skinnesporsystemer, fordi de giver væsentlig strukturel stabilitet, opretholder justering og giver mulighed for termisk udvidelse/sammentrækning ved skinnesamlinger. Mens svejsede spor bruges til-højhastighedslinjer, er fiskeplader afgørende for at forbinde, reparere og understøtte skinner i forskellige applikationer, hvilket sikrer sikkerhed og muliggør nem vedligeholdelse.

Nøgleårsager til fortsat popularitet:

• Indkvartering af termisk udvidelse:Fiskeplader er afgørende for at forbinde skinner, mens de tillader dem at udvide sig og trække sig sammen med temperaturændringer, hvilket forhindrer knækning.

• Strukturel integritet og belastningsfordeling:De holder skinneender sikkert sammen, bibeholder justeringen (både vandret og lodret) og fordeler toghjulsbelastninger, hvilket reducerer slid på skinnerne.

• Nem vedligeholdelse og udskiftning:I modsætning til svejsede samlinger giver fiskeplader mulighed for hurtig installation, reparationer og udskiftning, hvilket minimerer nedetiden for sporvedligeholdelse.

• Alsidighed i sportyper:De bruges i forskellige jernbanesektioner, herunder metro-, industri- og tunge-tog, og fungerer som pålidelige, omkostningseffektive og sikre forbindelser.

• Kompromisled:Specielle "kompromis" fiskeplader er afgørende for at forbinde skinner af forskellige størrelser eller profiler sammen.

På trods af tendensen til kontinuerligt svejsede skinner, er fiskeplader stadig udbredt på grund af deres pålidelighed og nødvendighed i sporvedligeholdelse.

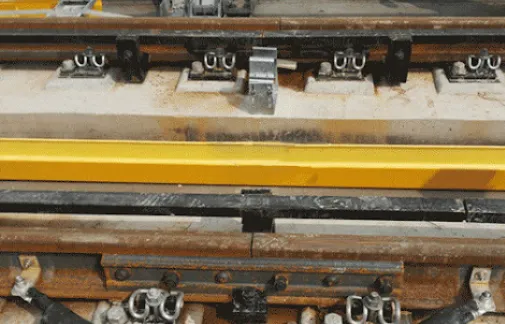

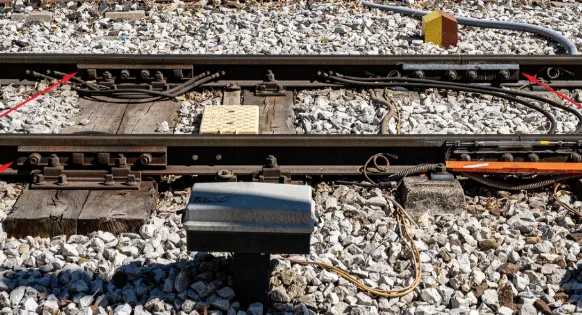

Hvad er specifikationer og typer af skinnesamlinger?

Skinnesamlinger er vigtige jernbanekomponenter-som ofte bruger fiskeplader, bolte og skiver-, der forbinder skinneender for at sikre strukturel kontinuitet, styre termisk ekspansion og modstå hjulbelastninger. Almindelige typer omfatter standard (fire eller seks-huller), isolerede (til elektrisk signalering), kompromis (til forskellige skinnestørrelser) og svejsede samlinger. Specifikationerne varierer efter vægt (f.eks. 8 kg til 60 kg for let/tung jernbane) og standarder som GB, BS eller UIC.

Typer af skinnesamlinger

Efter design/position:

• Understøttet: Skinneender hviler direkte på en svelle.

• Suspenderet: Samling er mellem to sveller.

• Bro: En metalsektion forbinder skinneender uden at hvile på en svelle.

• Firkantet/forskudt: Firkantede samlinger flugter parallelt, mens forskudte samlinger flugter med midten af ​​den modsatte skinne.

Ved ansøgning:

• Almindelig/Standard: Anvendes til at forbinde skinner af samme størrelse.

• Isoleret: Vigtigt for automatiseret bloksignalering, elektrisk isolering af sporet.

• Kompromis/Kompromitteret: Bruges til at forbinde skinner med forskellige profiler eller størrelser.

• Svejset/limet: Høj-styrke, bruges ofte til at eliminere mellemrum for en mere jævn kørsel.

• Ekspansion: Designet til at håndtere betydelig termisk udvidelse og sammentrækning.

Nøglespecifikationer og komponenter

• Størrelsesstandarder:Fremstillet til at passe til specifikke skinnevægte, såsom let skinner (8 kg-30 kg) og tunge skinner (38 kg, 43 kg, 50 kg, 60 kg) eller kranskinner (QU70, QU100 osv.).

• Hulkonfiguration:Typisk fire eller seks huller til boltede forbindelser, ofte ovale for at tillade udvidelse.

• Materiale:Normalt stål, designet til høj trækstyrke og udmattelsesbestandighed.

• Komponenter:Fiskeplader (fugestænger), fiskebolte, møtrikker og fjederskiver.

• Nøgledesignfunktion:Isolerede samlinger skal opretholde elektrisk isolering, ofte ved hjælp af termohærdende, høj-styrke kompositmaterialer.

Grundlagt i 2008,GNEE SKINNEer en førende global producent og leverandør af jernbanekomponenter med speciale i høj-kvalitetskinne fiskeplader(fugestænger/splejsestænger) med stærk produktionskapacitet og globale servicemuligheder.

Vores portefølje af skinnefiskeplader er omfattende og i overensstemmelse med internationale standarder, herunder UIC, AREMA, BS, DIN og GB, og dækker letbanesystemer (8 kg-30 kg), tunge skinner (38 kg-75 kg) og kranskinne (QU70-QU120). Vi tilbyder forskellige typer såsom isolerede samlingsstænger, udbulede fiskeplader og kompromitterede skinnesamlinger, med præcise specifikationer (4-hul/6-huller, 24-tommer/36-tommer), der sikrer fremragende mekanisk ydeevne. Vi opretholder streng kvalitetskontrol understøttet af ISO 9001:2015, center-in-inspektion og tredjeparts-certificering og tredjeparts-certificering og SGS-certificering, BV. Vores one-stop-service omfatter tilpasning, produktion, emballering og eftersalgssupport, skræddersyet til kundernes projektbehov.
